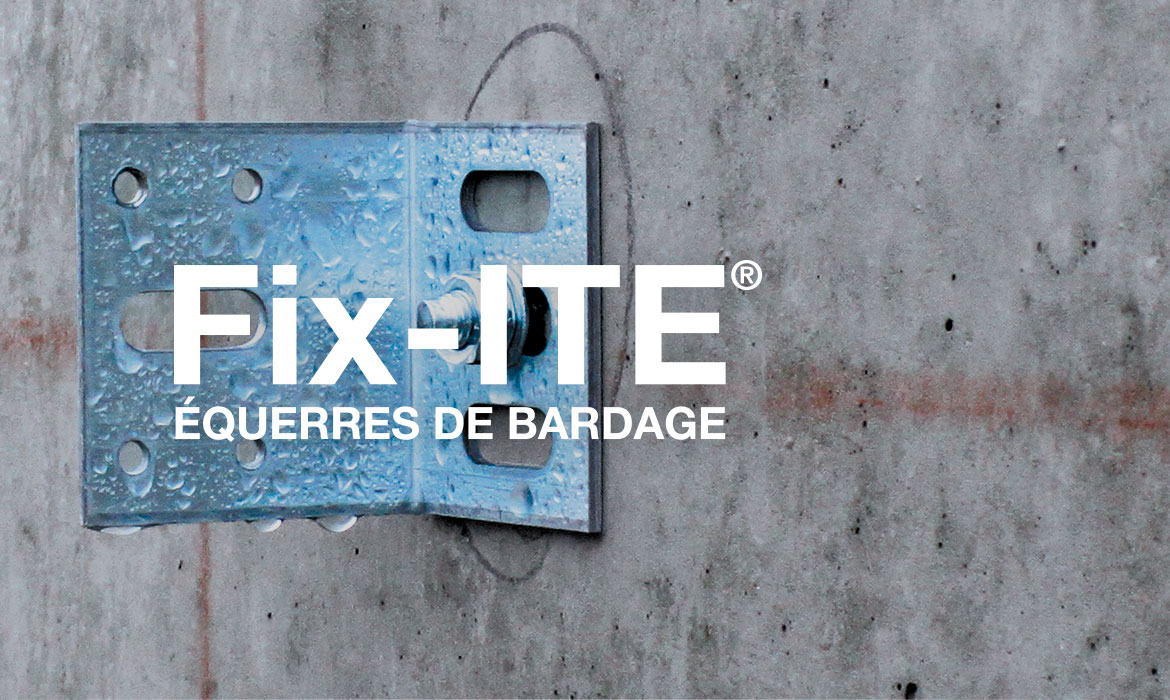

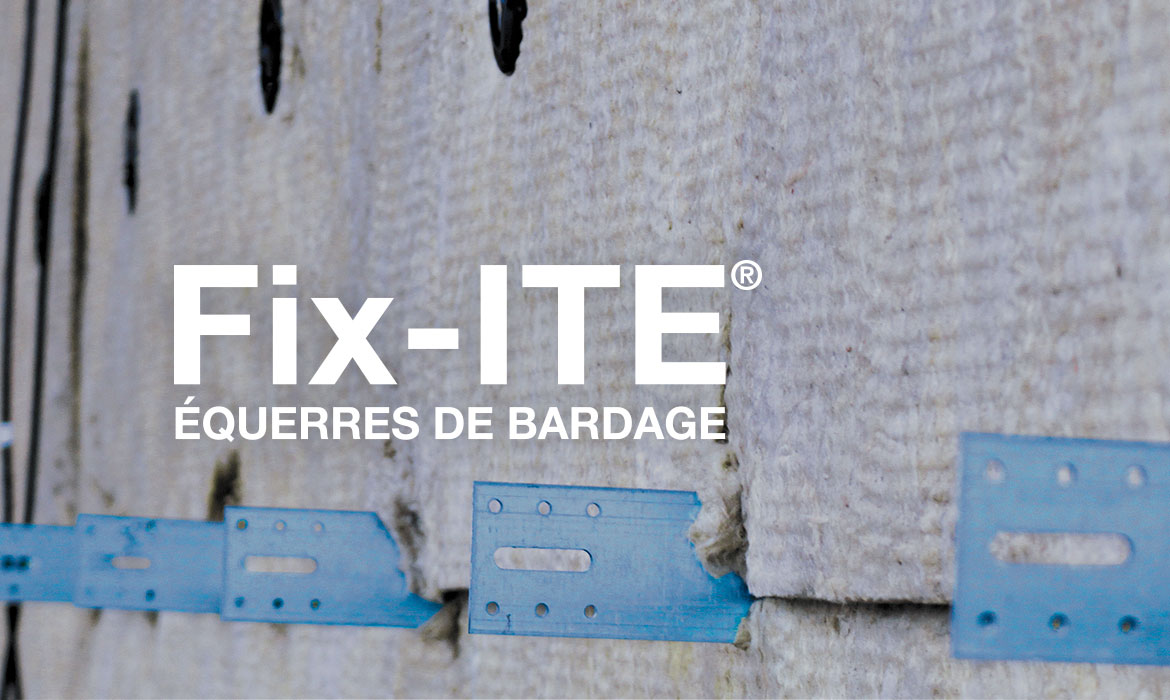

ÉQUERRES Fix-ITE®

CARACTÉRISTIQUES TECHNIQUES

Matière

Acier DX51D galvanisé Z350 Norme : selon préconisations du cahier 3316 du CSTB - Rapport CSTB N°15-26057061

Milieux d'utilisation

Atmosphère extérieure protégée et ventilée*

Ossature

Bois ou métallique

Feuillard

25/10ème

Longueur

Atmosphère extérieure protégée et ventilée*

Fixations

Coté support :

  • mur béton : 1 goujon M8x65
  • support creux ou hétérogène : cheville nylon Ø10x80mm

Coté ossature :

  • Sur bois : 2 vis bois < Ø05mm + 1 tirefond < Ø8.5mm
  • Sur métal : 1 vis auto perceuse < Ø8.5mm

* Hors bande littorale (3km du front de mer)

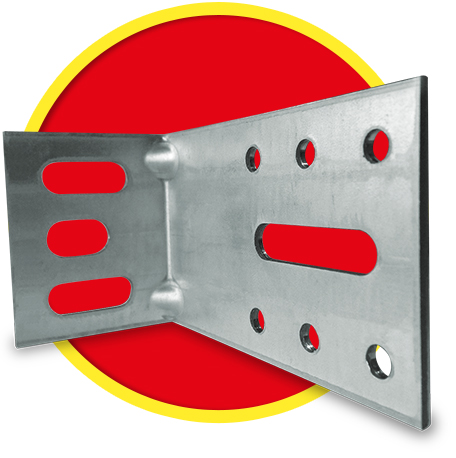

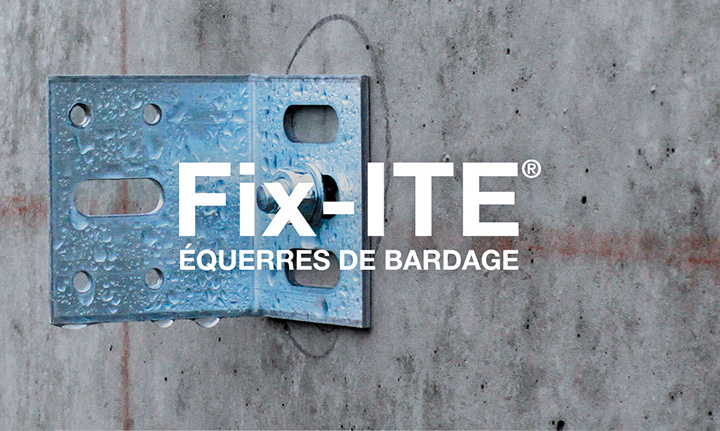

Illustration équerre

FIXATION DES ÉQUERRES SUR LE SUPPORT

Support creux ou hétérogène

Support creux ou hétérogène

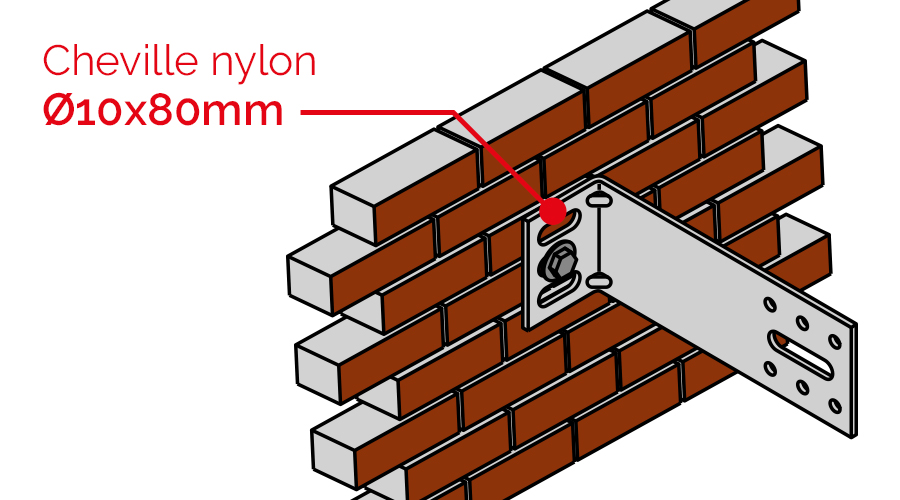

La fixation de l’équerre sur un support creux ou hétérogène se fait à l’aide d’une cheville nylon Ø10mm systématiquement placée sur le trou oblong central.

Profilé métallique

Profilé métallique

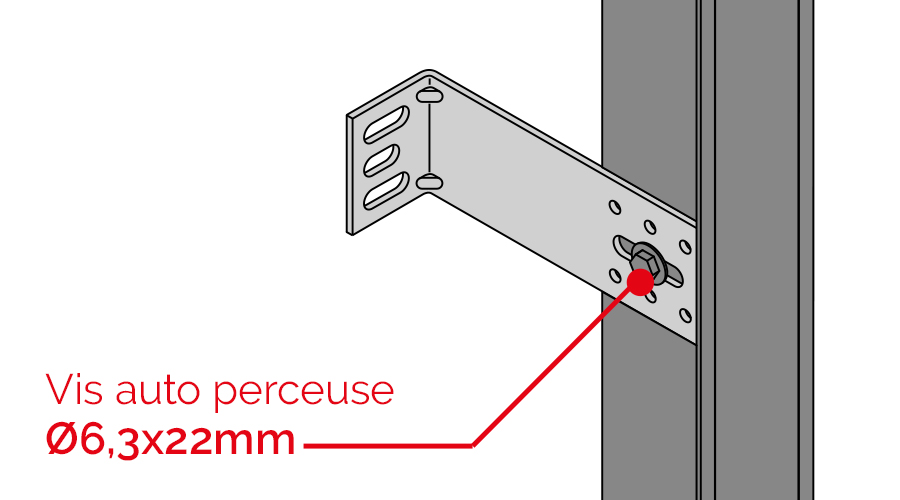

La fixation du profilé métallique sur l’équerre est faite avec l’utilisation d’une vis autoforeuse Ø6,3mm.

FIXATION DES OSSATURES SUR LES ÉQUERRES

Support béton

Support béton

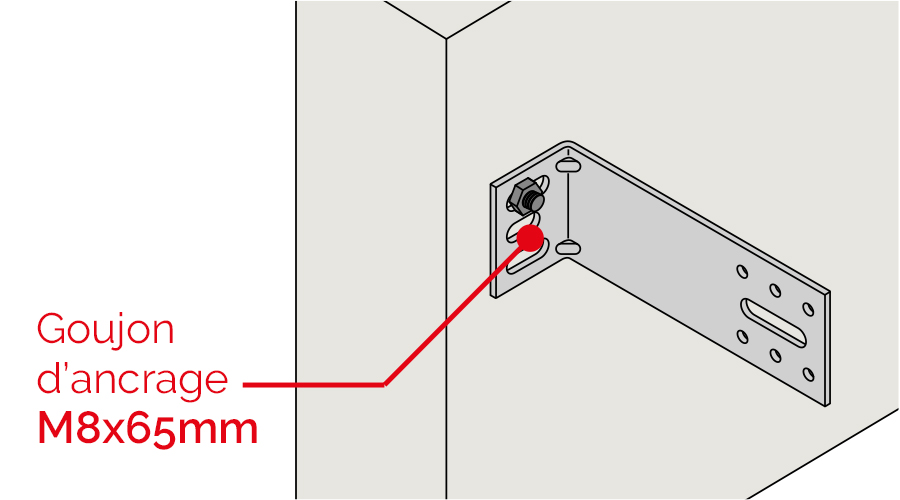

La fixation de l’équerre sur un support béton se fait à l’aide d’un goujon Ø8mm systématiquement placée sur le trou oblong supérieur.

Chevron bois

Chevron bois

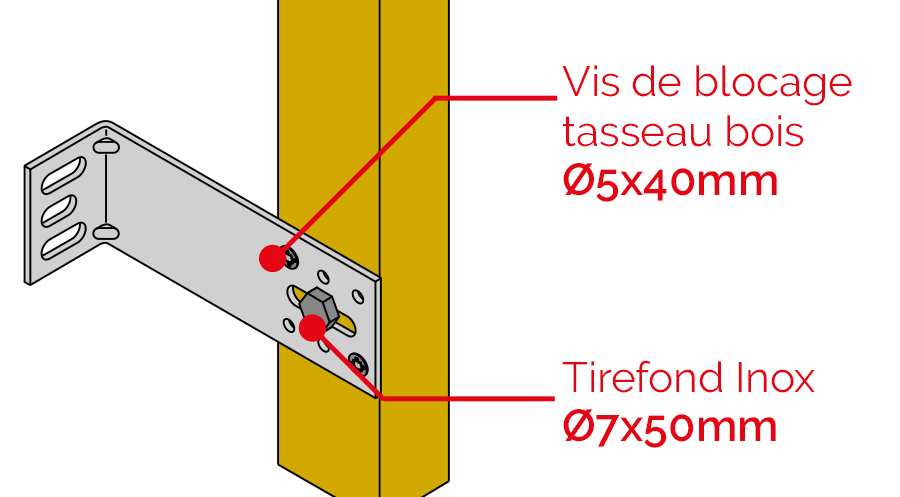

La fixation du chevron sur l’équerre est faite avec l’utilisation d’un tirefond Ø7 mm sur le trou oblong central et 2 vis à bois Ø5 mm en diagonale empéchant la rotation du chevron.

PRÉCONISATION D’IMPLANTATION

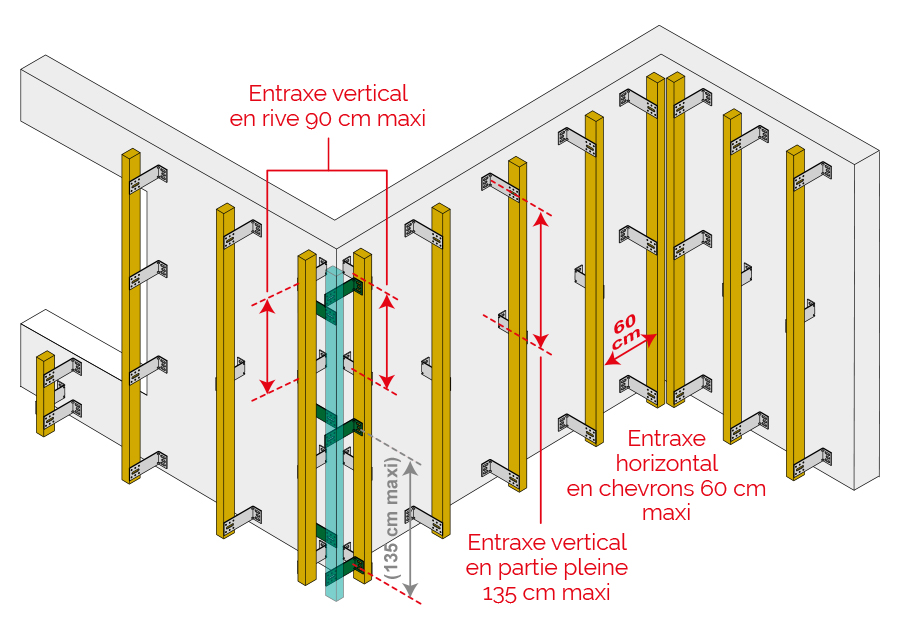

Entraxe entre chevron

60 cm maxi. L’entraxe peut être réduit à 45 voire 30 cm pour améliorer la résistance au vent en angle de façade ou en acrotère.

En partie courante

3 équerres minimum disposées en quinconce de part et d’autre de l’ossature avec un entraxe maxi de 135 cm.

En rive de mur et au niveau des ouvertures

Equerres disposées avec un entraxe maxi de 90 cm sur le côté intérieur de l’ossature.

En rive de mur et au niveau des ouvertures
